19с20нж, 19лс20нж, 19нж20нж
Уфимский арматурный завод – производство обратных поворотных клапанов 19с20нж, 19лс20нж, 19нж20нж. Производство в Уфе арматуры, фланцев, крепежа.
19с20нж, 19лс20нж, 19нж20нж

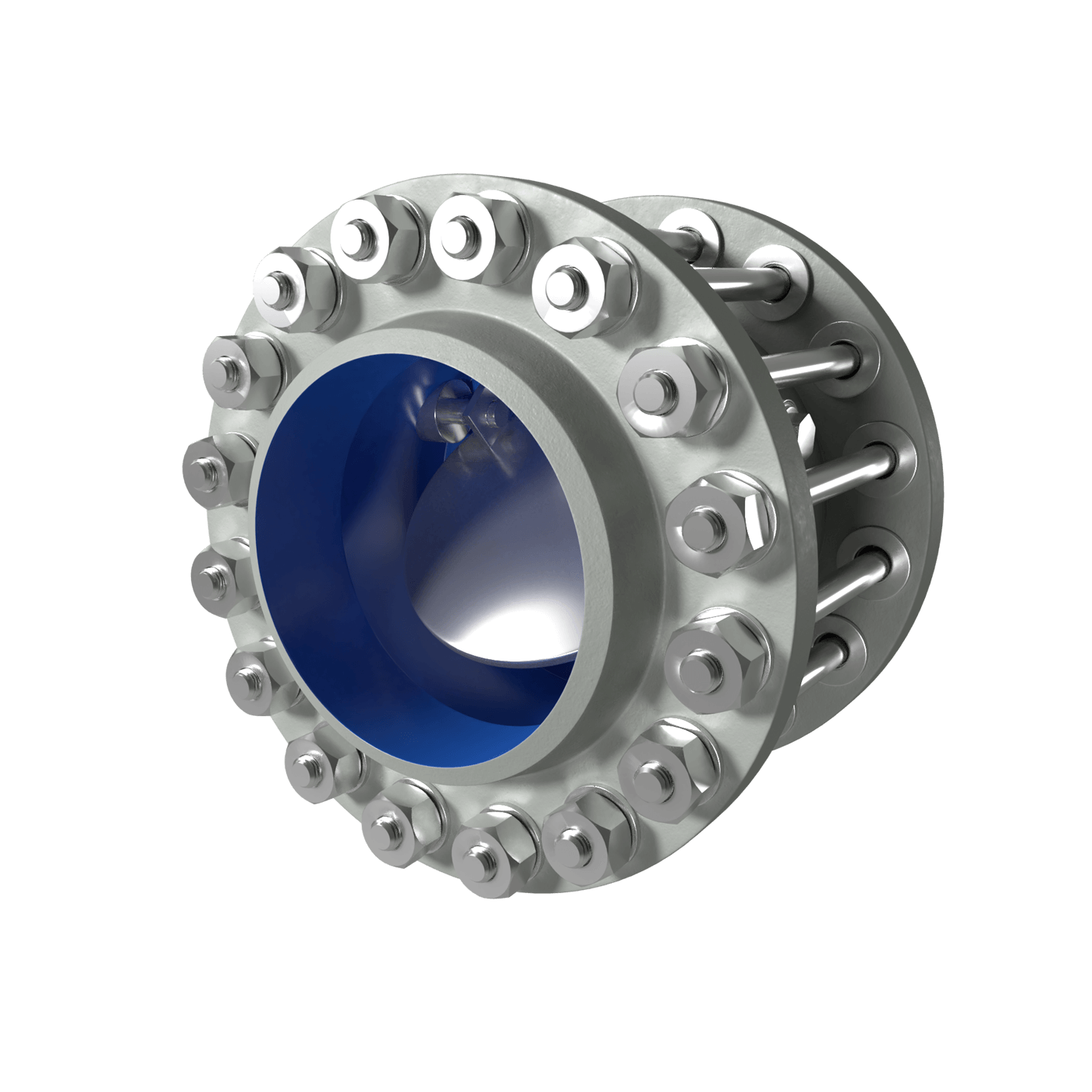

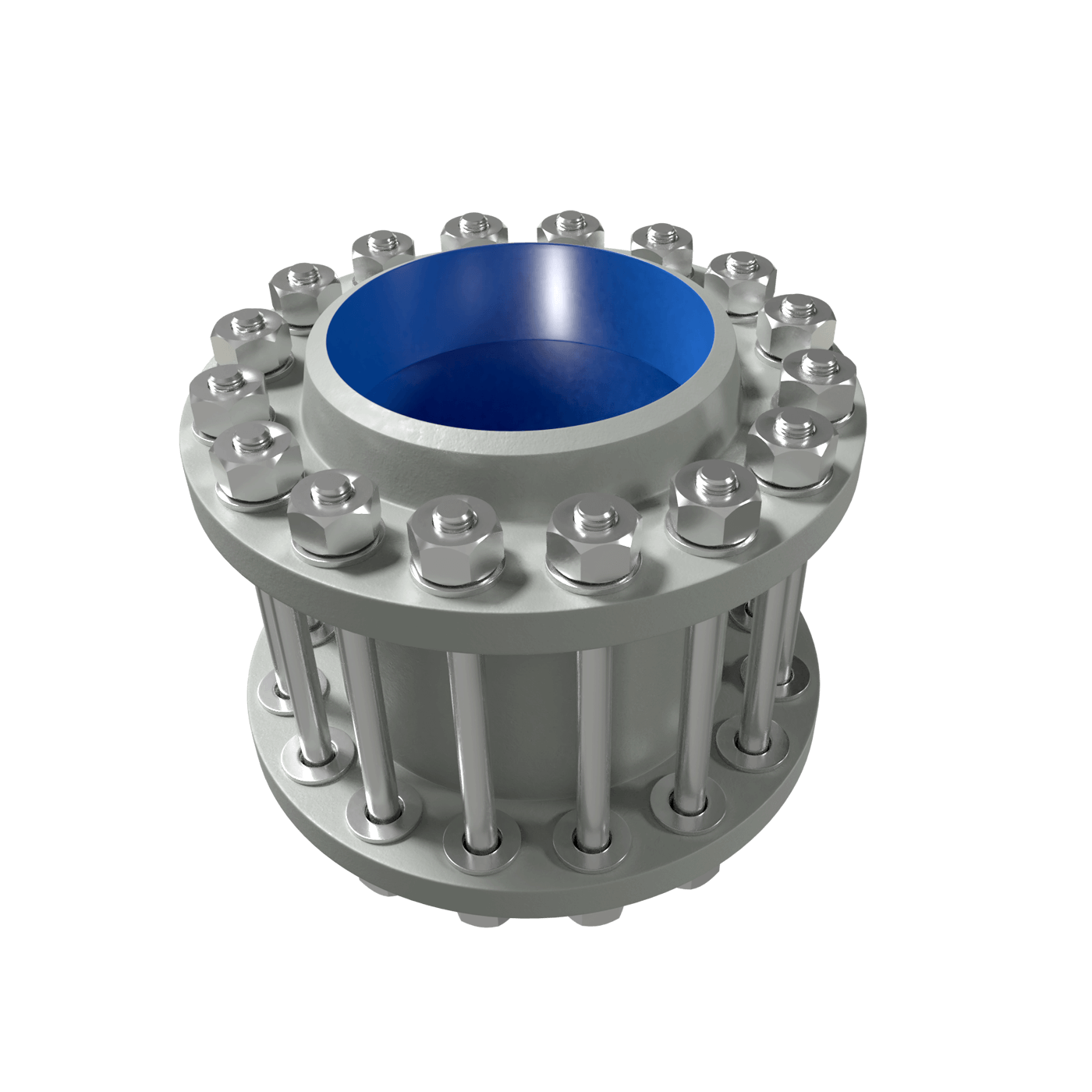

Затвор обратный (клапан обратный) поворотный безударного типа 19с20нж, 19лс20нж, 19нж20нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Эксплуатационному процессу трубопроводной системы любого типа сопутствует вероятность возникновения определенных условий (падение давления в системе, непредвиденный выход из строя насоса, обрыв магистрального трубопровода), которые могут повлиять на изменение потока рабочей среды в противоположном направлении. В такой ситуации может возникнуть крупная авария и выход из строя целого ряда составляющих звеньев трубопроводной системы. Особенно опасны такие непредвиденные факторы для функциональности насосов, так как может произойти неостановимое и бесконтрольное раскручивание агрегата в противоположном направлении и, как следствие, его непригодность к дальнейшему использованию. Для предотвращения вероятного возникновения подобных ситуаций широко используется обратная арматура (вид трубопроводной защитной арматуры). который предназначается для предотвращения в технологической системе возможных изменений в направлении потока среды. Обеспечение работоспособности обратных поворотных клапанов осуществляется возникающим перепадом давления перед и после него. В исправно функционирующей системе насос стоит перед обратным клапаном, создавая повышенное давление перед ним. Когда достигается определенное значение, начинает подниматься дисковый затвор, пропуская при этом определенную рабочую среду (пар, газ, нефть, воду и др.). В случае же падения давления перед клапаном в системе он автоматически закрывается для предотвращения обратного движения рабочей среды.
Все поворотные обратные клапаны бывают двух типов: простыми и безударными. Особенностью простых клапанов является расположение оси крепления дискового затвора за параметрическими пределами проходного отверстия, в то время как безударных – непосредственное прохождение оси крепления сквозь проходное отверстие. По данному признаку клапан 19с47нж относится к безударным.
С точки зрения конструкционного исполнения представляет собой затвор, опускающийся на седло под воздействием собственного веса. При отсутствии потока проходное отверстие перекрывается затвором, закрепленным на оси, расположенной в пределах проходного отверстия. Под осуществляемым средой воздействием затвор производит поворот на определенный угол, предоставляя ей тем самым проход. В случае возможной остановки потока затвор падает на седло под воздействием собственного веса. В клапанах, например ДУ 1400, с большими диаметрами в данной ситуации происходит удар о седло затвора, в случае чего может произойти выход его из строя, и при осуществлении срабатывания устройства возрастает вероятность в системе гидравлического удара. Присоединение обратного клапана 19с20нж к трубопроводу может осуществляться тремя способами: приварным (под приварку), межфланцевым (стяжным) и фланцевым. Поставка последнего может осуществляться с комплектацией ответными фланцами в соответствии с ГОСТ 12821 или ГОСТ 12820, в зависимости от возникающего давления – с комплектацией крепежом: шпилькой в соответствии с ГОСТ 9066-75 и гайкой - ГОСТ 9064.
Существуют следующие климатические варианты исполнения клапана 19с20нж:
- 19с20нжУ1 (ст.20),
- 19лс20нжХЛ1 (ст.09г2с),
- 19нж20нжУХЛ1 (12Х18Н10Т),
- в соответствии с ГОСТ 15150-69.
Назначение:
Клапан обратный поворотный предназначен для автоматической защиты оборудования и трубопроводов от недопустимых или предусмотренных технологическим процессом изменений параметров рабочей среды и для отключения потока без выброса рабочей среды из технологической системы.
Способ управления:
Автоматическое. Управление клапаном происходит за счет давления рабочей среды, при перепаде давления затвор поворачивается относительно оси и перекрывает поток рабочей среды.
По способу присоединения:
Фланцевое. Монтаж к трубопроводу осуществляется с помощью фланцев. Преимуществами являются: возможность многократного монтажа и демонтажа на трубопроводе, хорошая герметизация стыков и удобство их подтяжки, большая прочность. Недостатком является возможность ослабления затяжки гаек и, как следствие, потеря герметичности.
- Климатическое исполнение ГОСТ 15150-69.
- У1 Температура рабочей среды от -40 до +425 °С, материал корпуса - ст.20
- УХЛ1 Температура рабочей среды от -60 до +600 °С, материал корпуса - ст.12Х18Н10Т
- ХЛ1 Температура рабочей среды от -60 до +425 °С, материал корпуса - ст.09Г2С
Рабочие среды.
Вода, пар, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды.
Направление потока.
Проходное и прямоточное. Устанавливаются на прямолинейных и вертикальных участках трубопроводов с потоком рабочей среды «снизу-вверх».
Направление рабочей среды - под диск клапана, по направлению стрелки на корпусе.
Клапан обратный 19с20нж из одной серии с клапаном 19с73нж. То есть возможность монтажа клапана помимо как в горизонтальном и вертикальном положениях, так и под углом. Главное же отличие - это большие размеры условного прохода. Увеличение условного прохода требует изменения в конструктивной части клапана.
Подробнее о клапане 19с20нж.
На чертеже 19с20нж видим наклонное расположение внутренней конструкции. Еще раз отмечу отличие клапана 19с20нж от 19с73нж в конструктивной части, заключающееся в креплении крышки к корпусу. В 19с20нж крепление крышки (захлопки) также осуществлено шарнирными узлами к корпусу, но их количество увеличено до двух, что позволяет жестче фиксировать крышку, исключая лишние колебания и, конечно же, способность выдерживать большие нагрузки при больших диаметрах условного прохода. Расположены узлы выше оси корпуса.
Конструктивные особенности 19с20нж не исключают возможность исполнения клапана в приварном (под приварку), межфланцевом (стяжной) и фланцевом вариантах. За счет увеличенного количества шарнирных узлов диаметр может быть от минимального Dy350 до максимального Dy600.
Снабдив клапан 19с20нж регулирующим механизмом или устройством получается трубопроводная арматура по типу регулирующей. Оснастить возможно регулирующим механизмом (привод) или демпфером - для более плавной работы открывания-закрывания крышки (захлопки), что дополнительно исключит гидроудар и следовательно повреждение в системе насоса при резком падении давления.
Так как конструктивно 19с20нж не имеет отличий от 19с73нж, кроме соединительного узла крышки к корпусу, то этот клапан возможно установить горизонтально, вертикально и под углом. Стоит учитывать, что согласно проверенным данным угол уклона не может составлять более 22 градусов. Следовательно остается такая же возможность для направления потока среды в обоих направлениях - "сверху-вниз" и "снизу-вверх".
Заказчику предоставлена возможность выбора (согласно ГОСТ 15150-69) следующие варианты климатических исполнений - У, ХЛ и УХЛ. Маркировка исходя из необходимых марок сталей: 19с20нж - сталь 20, 19лс20нж - 09Г2С (низколегированная сталь) и 19нж20нж - 12Х18Н10Т (нержавеющая сталь).
Характеристика клапана (затвора) обратного поворотного 19с20нж (19лс20нжб 19нж20нж)
Клапан 19с20нж (19лс20нж, 19нж20нж) можно различить по типу присоединения к трубопроводу. Далее представлены ссылки для подробного ознакомления с характеристиками клапанов под приварку, фланцевых и межфланцевых
Продажа обратных клапанов серии 19/20
Трубопроводные системы требуют тщательного оснащения и монтажа не только для организации работы, но и для предотвращения возможных аварийных ситуаций. На нашем предприятии выпускается серия обратной арматуры – безударные оборотные клапаны 19лс20нж, 19с20нж и другие, способные препятствовать обратному движению потока рабочей среды. Характер сред может быть разным: газообразные, жидкие, а условия эксплуатации предусматривают умеренный и холодный климат.
Преимущества затворных клапанов
Все клапаны серии 19/20 обладают особенностями, делающими их монтаж и эксплуатацию удобными и эффективными:
- разные способы присоединения клапанов;
- возможность поставки в различных комплектациях;
- безударный тип клапанов: ось крепления проходит сквозь проходное отверстие.
Если еще неизвестно, как будет установлен клапан обратный поворотный, купить 19с20нж – оптимальное решение. Этот тип может монтироваться приварным, фланцевым или стяжным способом.
Принцип действия обратных клапанов заключается в перепаде давления на участках до и после него. В нормальном режиме работы дисковый затвор поднимается и пропускает рабочую среду под высоким давлением. В случае внештатной ситуации давление падает, и клапан автоматически закрывается.
5 причин купить обратные клапаны у нас
В производстве защитной арматуры Уфимский арматурный завод – признанный лидер. Несмотря на молодость предприятия, наши клапаны типа 19нж20нж и других уже зарекомендовали себя на рынке республики как эффективные и выгодные. Почему стоит доверять нашей продукции:
- У нас работают высококвалифицированные кадры.
- Цеха оснащены новейшим оборудованием.
- Продукция проходит полный техноцикл на одном предприятии.
- Беспристрастный контроль качества на каждом этапе.
- Предприятие обладает мощным научно-техническим потенциалом.
К вашим услугам широкие возможности для заказа продукции. Вы можете позвонить нашим менеджерам, написать email, оформить онлайн-заявку прямо на странице товара или приехать лично.
Уфимский арматурный завод – высшее качество продукции, высокое качество сотрудничества!
Наименование |
Диаметр DN, Ду |
Присоединение к трубопроводу |
Цена, руб. |
---|---|---|---|
Клапан обратный поворотный 19с20нж DN 50 | 50 | под приварку | от 2804 |
Клапан обратный поворотный 19с20нж DN 150 | 150 | под приварку | от 9735 |
Клапан обратный поворотный 19с20нж DN 300 | 300 | под приварку | от 33188 |
Клапан обратный 19лс20нж поворотный DN 50 | 50 | фланцевое | от 54918 |
Клапан обратный 19лс20нж поворотный DN 80 | 80 | фланцевое | от 66954 |
Клапан обратный 19лс20нж поворотный DN 100 | 100 | фланцевое | от 70022 |
Клапан обратный 19лс20нж поворотный, исполнение по спецзаказу (без протечек) DN 150 |
150 | фланцевое | от 243482 |
Клапан обратный 19нж20нж поворотный DN 50 | 50 | фланцевое | от 91262 |
Клапан обратный 19нж20нж поворотный с дополнительным испытанием воздухом DN 80 |
80 | фланцевое | от 142710 |
Клапан обратный 19нж20нж поворотный DN 100 | 100 | фланцевое | от 153094 |
Клапан обратный 19нж20нж поворотный, исполнение по спецзаказу (без протечек) DN 150 |
150 | фланцевое | от 409626 |
Более подробную информацию по ценам уточняйте по бесплатному телефону 8 (800) 555 95 20
