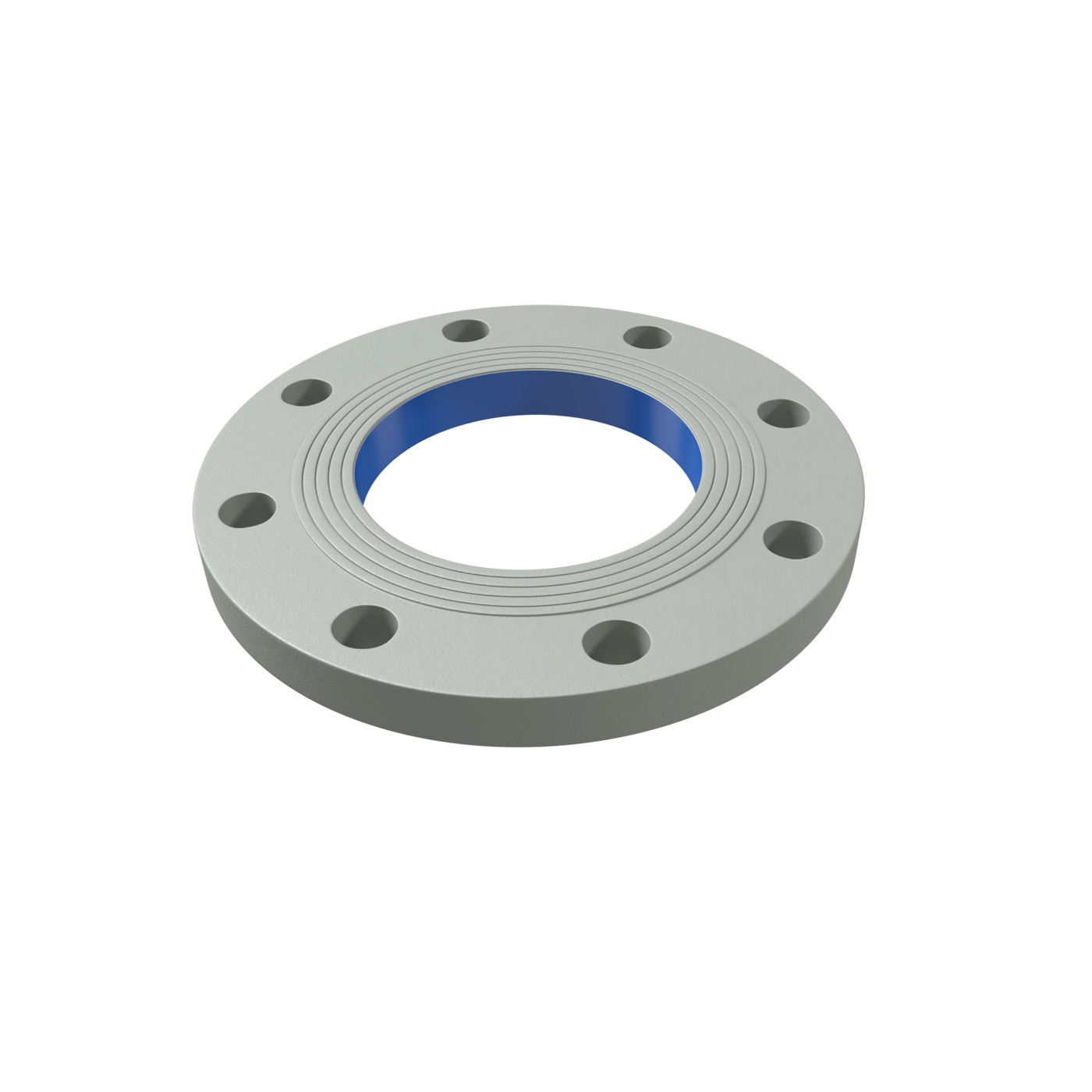

Фланцы ГОСТ Каталог - изображение
Фланцы ГОСТ Каталог - изображение
  • Фланцы плоские стальные приварные (плоские) ГОСТ 12820-80
  • Фланцы стальные приварные встык (воротниковые) ГОСТ 12821-80
  • Фланцы стальные ГОСТ 33259-2015
  • Фланцы ГОСТ 28919-91

Марки материала

Фланцы могут изготавливаться из углеродистых и легированных сталей, а также из нержавеющих сталей. В настоящее время для изготовления фланцев используют большое количество марок стали, наибольшее распространение из которых получили ст.20, ст.09Г2С, ст.12Х18Н10Т.

Марки стали подбираются с учетом использования фланцев на данную рабочую температуру, условное давление и транспортируемую среду в трубопроводе. Требования на марку стали фланца в зависимости от рабочего давления и температуры среды приведены в ГОСТ 12816-80.

Марка стали: ст.20, ст.09Г2С, ст.13ХФА, ст.15Х15М, ст.12Х18Н10Т, ст.10Х17Н13М2Т.

Фланцы плоские применяются для соединения трубопроводной арматуры и оборудования.

При монтаже плоский фланец приварной "надевается" на трубу и приваривается двумя швами по окружности трубы.

Фланцы плоские ГОСТ 33259-2015 тип 01 (ГОСТ 12820-80) предназначены для соединения, стыковки, присоединения технических устройств (ТУ) работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70°С до +300°С. Фланцы плоские по ГОСТ 33259-2015 тип 01 изготавливаются девяти исполнений различных уплотнительных поверхностей и геометрических размеров. Для присоединения арматуры, зачастую используют исполнение «В» (исполнение 1 по ГОСТ 12815-80), а при давлениях свыше 16 атм. (1,6 МПа) и (или) использовании кислотных, щелочных (агрессивных) сред выбираются исполнения от 2 до 9. Фланцы плоские стальные по ГОСТ 33259-2015 тип 01 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.

Области применения

Фланцевые соединения применяется при монтаже трубопроводов и оборудования практически во всех отраслях. Материалы, из которых изготавливаются фланцы, очень разнообразны, что позволяет использовать данную продукцию практически в любых условиях окружающей среды и среды проходящей по трубопроводу.

Особенности и характеристики фланцев

  1. Фланцы различают по конструктивным исполнениям.

    На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

    — ГОСТ 33259-2015 тип 01 (ГОСТ 12820-80) - фланец стальной плоский приварной.
    — ГОСТ 33259-2015 тип 11 (ГОСТ 12821-80) - фланец стальной приварной встык.
    — ГОСТ 28919-91 Фланцевые соединения устьевого оборудования.

    К конструктивным особенностям также относятся:

    — Условный проход. Обозначается как Ду и измеряется в мм.
    — Условное давление. Обозначается как Ру и измеряется в кгс/см2 или МПа.
    — Исполнение с 1 по 9 (A - J). Определяет вид поверхности под прокладку.
    — Материал (представлен российскими марками стали).

  2. Технологические характеристики фланцев.

    Эти характеристики связаны с особенностями производства (из каких заготовок и по каким технологиям выполняется фланец).

    Круглые и квадратные фланцы. В настоящее время выпускается небольшое количество задвижек, клапанов и т. п. трубопроводной арматуры, имеющей в качестве присоединительного узла квадратный фланец. Поэтому в соответствии с ГОСТ 12815-80 до давления условного Ру 4 МПа (40 кгс/см2) предусмотрены по конструкции фланцы как круглые, так и квадратные.

Условный проход. Его обозначения и особенности.

Условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение. Для фланцев стальных плоских приварных на диаметры условного прохода Ду 100, 125 и 150 возможны три их конструкции под различные наружные диаметры трубы. При заказе фланцев с условным проходом 100, 125 или 150 необходимо указывать букву, которая соответствует требуемому диаметру трубы.

Давление. Одной из важных особенностей является условное давление, которое может выдержать фланцевое соединение. Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Фланец стальной плоский приварной (ГОСТ 12820-80) и фланец стальной свободный на приварном кольце (ГОСТ 12822-80) выдерживают давление до 25 кгс/см2, а фланец стальной приварной встык (ГОСТ 12821-80) выдерживает давление до 200 кгс/см2.

Исполнения фланца.

В соответствии с требованиями ГОСТ 12815-80 существует девять исполнений поверхности фланца. Для свободного фланца различные исполнения возможны только у приварного кольца. Поэтому при подборе ответных фланцев трубопроводной арматуры, кроме условных прохода и давления, необходимо указывать исполнение уплотнительной поверхности.

При условных давлениях Ру свыше 2,5 МПа (25 кгс/см2) для обеспечения большей герметичности системы чаще используются исполнения уплотнительной поверхности фланца 2,3,4,5,6 и 7.

Фланцы различных исполнений между собой соединяются следующим образом:

Исполнение 1 (с соединительным выступом),
Исполнение 2 (с выступом) с исполнением 3 (с впадиной);
Исполнение 4 (с шипом) с исполнением 5 (с пазом);
Исполнение 6 (под линзовую прокладку);
Исполнение 7 (под прокладку овального сечения) с исполнением 7;
Исполнение 8 (с шипом) с исполнением 9 (с пазом) с обязательным использованием фторопластовой прокладки.
