Изолирующее фланцевое соединение

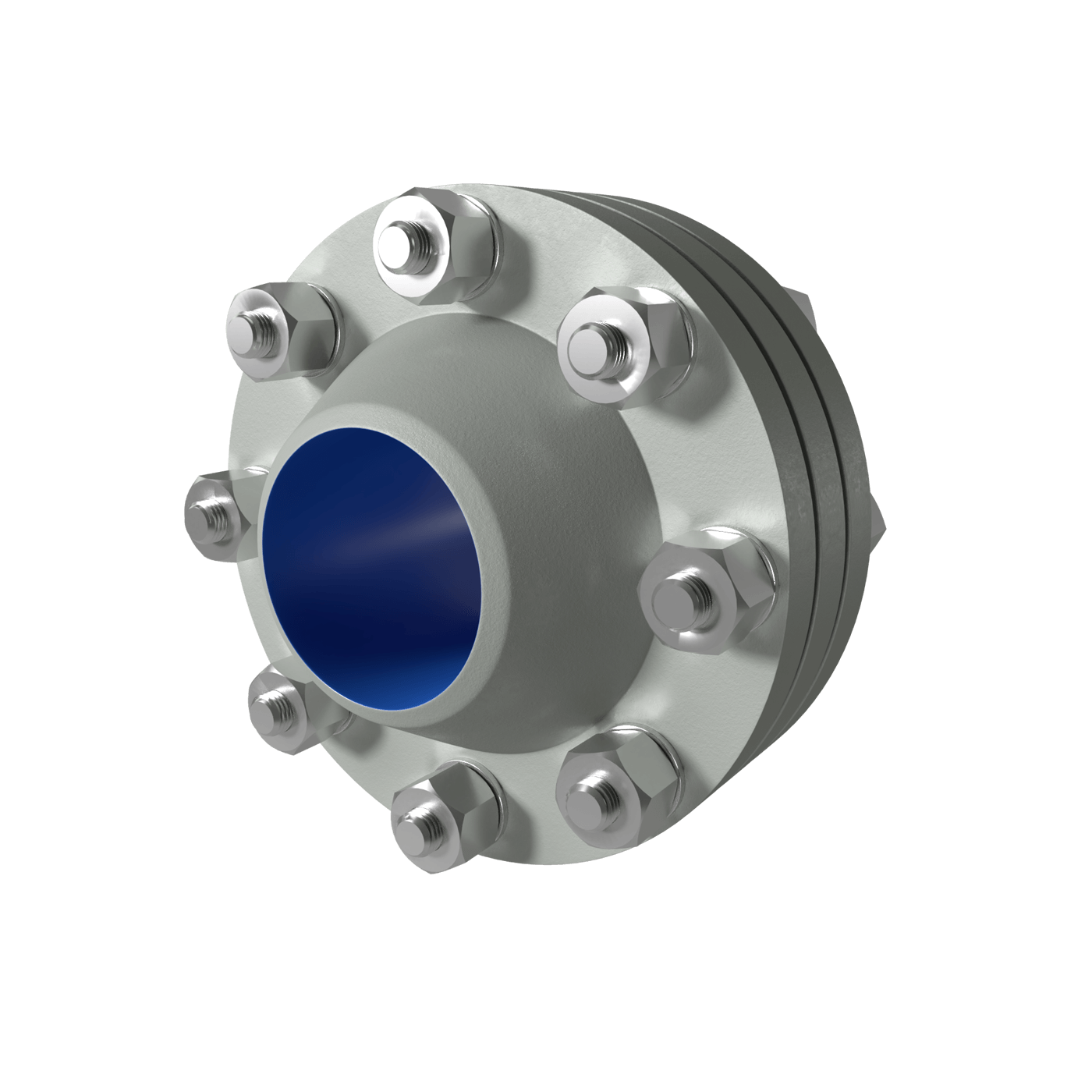

Изолирующее фланцевое соединение Каталог - изображение
Изолирующее фланцевое соединение Каталог - изображение

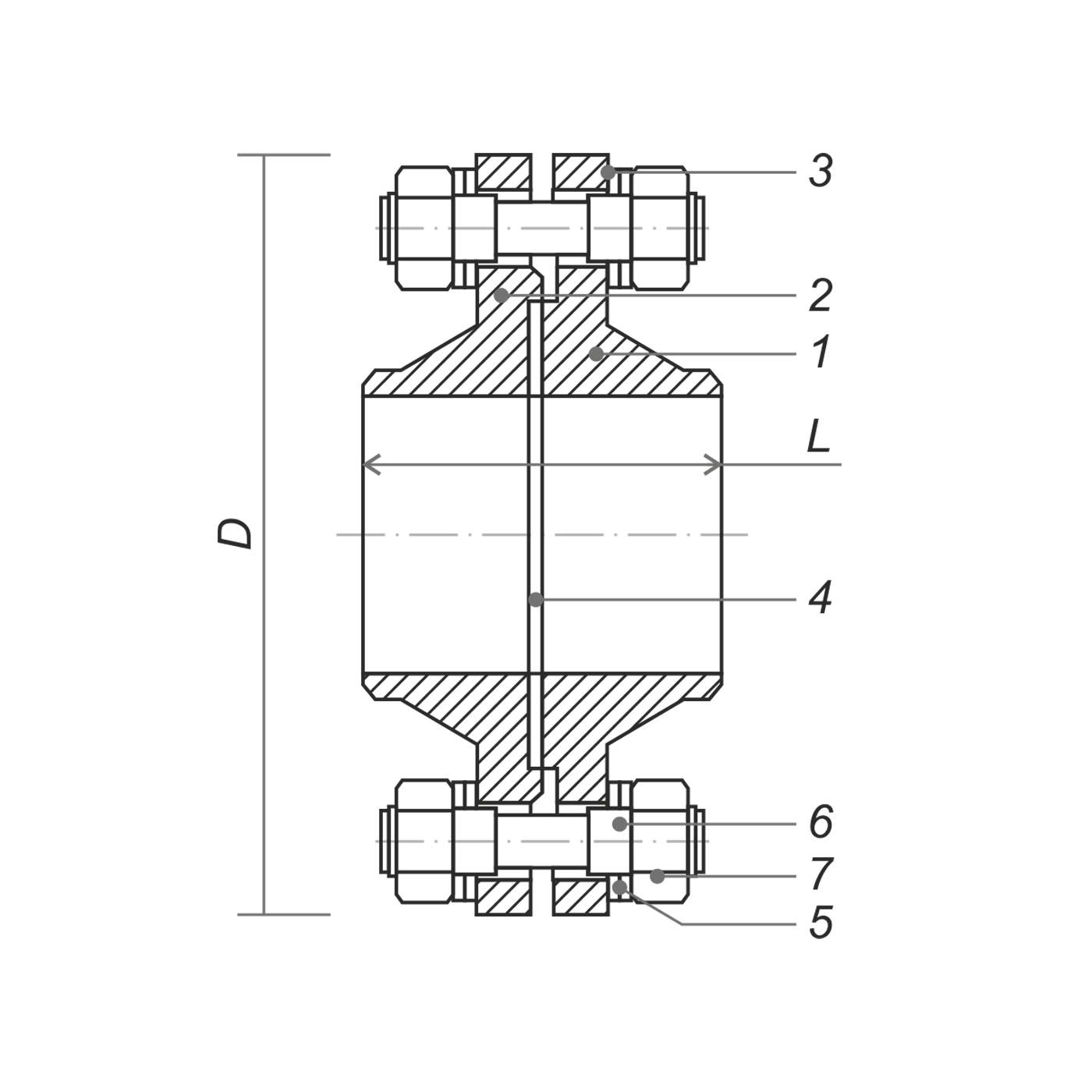

ИФС DN 50-600 PN 6,10,16,25,40

1 - Фланец ГОСТ 12821-80 исполнение 2
2 - Фланец ГОСТ 12821-80 исполнение 3.
3 - Изолирующая втулка, материал-фторопласт 4.
4 - Изолирующая прокладка, материал-фторопласт 4.
5 - Шайба металлическая.
6 - Шпилька ГОСТ 9066-75.
7 - Гайка ГОСТ 9064-75.

Фланцы ГОСТ 12821-81 (воротники)
Тип
размер
Ру 16 Ру 25 Ру 40
Ру 63
Ст. 20 09Г2С Ст. 20 09Г2С Ст. 20 09Г2С Ст. 20 09Г2С
50 295,22 469,96 441,40 по запросу 441,40 622,62 840,24 809,41
65 407,54 541,24 488,97 по запросу 530, 71 740,83 982,64 963,07
80 525,10 680,35 570,73 по запросу 663, 34 858,17 1 102,09 1 115,62
100 638,07 723,76 963,90 по запросу 1 000,19 1 036,37 1 657,64 1 347,28
125 907,45 1 268,35 1 324,84 по запросу 1 399,14 1 754,03 2 305,58 2 280,24
150 982,24 1 401,30 1 816,07 по запросу 1 840,64 1 972,51 3 947,08 2 564,27
200 1 613,90 1 921,00 2 463,75 по запросу 3 338,28 4 120,85 5 720,65 5 357,10
250 2 740,36 3 524,80 3 650,89 по запросу 5 447,52 5 573,12 7 336,71 7 245,06
300 3 468,96 3 914,78 5 245,83 по запросу 8 245,53 9 696,94 10 602,58 12 606,02
350 5 678,34 6 047,14 7 488,88 по запросу 10 648,85 17 577,65 по запросу 23 617,40
400 7 303,23 8 321,40 9 547,04 по запросу 15 444,92 21 713,18 по запросу 28 227,14
500 12 015,43 14 872,90 13 303,01 по запросу 20 096,26 25 822,80 по запросу 33 569,64
600 16 863,54 по запросу 16 419,67 по запросу 27 241,38 по запросу по запросу по запросу

Изготавливаем фланцы из специальных марок стали (09Г2С, 13ХФА, 12Х18Н10Т, 10Х17Н13М2Т и др.).

Изготавливаем фланцы высокого давления из поковок IV категории.

Самовывоз со склада по адресу г. Уфа, ул. Юбилейная 19/2

Номинальный проход, DN (мм) Длина, D (мм) Ширина, L (мм) Вес (кг)
20 105 78 2,4
25 115 82 2,8
32 135 86 4,1
40 145 91 4,6
50 160 97 5,5
65 180 101 7,5
80 195 107 9,4
100 215 107 12
150 280 121 20,5
200 335 123 29,5
250 405 137 40
300 460 141 54
350 520 149 77
400 580 159 100
500 710 189 175,5
600 840 191 247
700 910 201 276
800 1020 201 303
Номинальный проход, DN (мм) Длина, D (мм) Ширина, L (мм) Вес (кг)
20 105 74 2,6
25 115 78 3
32 135 92 4,8
40 145 97 5,4
50 160 97 6,4
65 180 107 9,5
80 195 111 11
100 230 123 16
150 300 143 31,5
200 360 157 44,5
250 425 157 61
300 485 169 84
350 550 179 116
400 610 209 153
500 730 209 227
600 840 240 282
700 960 261 432
800 1075 281 526
Номинальный проход, DN (мм) Длина, D (мм) Ширина, L (мм) Вес (кг)
20 105 74 2,7
25 115 78 3,1
32 135 92 4,9
40 145 97 5,5
50 160 97 6,6
65 180 107 9,6
80 195 117 12
100 230 137 18
150 300 143 32,5
200 375 177 84,5
250 445 203 93
300 510 233 159
350 570 241 165
400 655 279 254
500 755 289 335
600 890 295 483
700 995 331 590
800 1135 391 881
Номинальный проход, DN (мм) Длина, D (мм) Ширина, L (мм) Вес (кг)
20 125 115 5
25 135 119 6
32 150 127 8
40 165 129 10
50 175 144 11,5
65 200 154 17,5
80 210 154 19
100 250 164 30
150 340 220 64
200 405 230 97
250 470 240 138
300 530 252 186
350 595 292 248
400 (фланцы по ГОСТ 12821-80) 670 322 356
400 (фланцы по ГОСТ 28759.4-90) 590 249 212
500 695 269 284
600 820 305 426
700 945 340 617
800 1055 372 765
Номинальный проход, DN (мм) Длина, D (мм) Ширина, L (мм) Вес (кг)
20 125 109 5,5
25 135 119 6,5
32 150 127 8,5
40 165 143 10,5
50 195 146 16,5
65 220 170 26
80 230 184 29
100 265 204 41
150 350 260 84
200 430 290 148
250 500 330 213
300 585 372 343
350 655 402 466
401 (фланцы по ГОСТ 12821-80) 715 412 543
401 (фланцы по ГОСТ 28759.4-90) 630 319 280
500 750 381 477
600 885 431 742
700 1020 491 1112
800 1140 541 1457

Уфимский арматурный завод предлагает своим клиентам изолирующие фланцевые соединения DN 20-800 PN 16,25,40. Изолирующие фланцевые соединения применяются для защиты от коррозии трубопроводов. Широкое применение изолирующие фланцевые соединения находят при монтаже трубопроводов, запорной, регулирующей и обратной арматуры, а также другого трубопроводного оборудования различных отраслей промышленности.

Изолирующие фланцевые соединения DN 20-800 PN 16,25,40,63,100 используются в трубопроводах для устранения блуждающих токов. Изготавливаются разнообразные фланцевые соединения трубопроводов, их используют при низких и высоких температурах, вакууме, агрессивных средах, высокой влажности и т.д.

Изолирующее фланцевое соединение PN40 предназначено для соединения полипропиленовых труб, при монтаже сварку можно не использовать. Следовательно, участок трубопровода, скрепленный фланцевыми соединениями такого типа, можно без труда собирать и разбирать.

Устанавливаются изолирующие фланцевые соединения на трубопроводах вблизи объектов, могущих стать источниками блуждающего тока, или на вводе тепловых сетей к таким объектам;  на участках трубопроводов, отходящих от основного трубопровода. Изолирующие фланцевые соединения скрепляют участки трубопроводов, изготовленных из разных металлов; участки трубопровода, выходящих с территории поставщика и входящих на территорию заказчика.

Изолирующие фланцевые соединения могут быть элементами трубы или вала, фитинга или корпусной детали. Если фланцевое соединение выполнено в виде отдельной детали, оно может привариваться или привинчиваться к концам соединяемых элементов трубопровода.
