Фланцевый 19с38нж, 19лс38нж,19нж38нж

19с38нж, 19лс38нж,19нж38нж

Продажа обратных клапанов 19с38нж, 19лс38нж, 19нж38нж

Профилактические меры по защите трубопровода, насосов, фильтров и сосудов существенно сокращают расходы на эксплуатацию и ремонт. Наше предприятие производит клапан обратный поворотный 19с38нж и клапан 19нж38нж, предназначенные для защиты оборудования и сокращения утечки рабочей среды в случае аварии.

Достоинства обратных клапанов

Особенности, которыми обладает клапан 19с38нж и другие типы:

разные варианты установки клапанов;
возможность изготовления по индивидуальным параметрам;
устойчивость к перегреву;
высокая пропускная способность;
низкая чувствительность к загрязнению рабочих сред.

Применение и принцип работы

Клапан обратный 19с38нж используется для обратной автоматической остановки потока среды в трубопроводах во время остановки работы насосов или предотвращения обратного потока при аварийных ситуациях. В качестве затвора служит шар, наполненный воздухом. Характеризуется разницей по высоте между выпускными и приемными патрубками.

Клапан обратный фланцевый 19с38нж особенно востребован в канализационных системах, являясь надежной защитой от затопления вследствие засорения или переполнения канализации. Арматура может устанавливаться в вертикальном и горизонтальном положении.

Почему стоит купить защитную арматуру на нашем заводе

Уфимский арматурный завод производит лучшую промышленную арматуру в республике. Причины, по которым клапан обратный поворотный купить 19с38нж стоит у нас:

Высокая квалификация сотрудников.
Современное оборудование и новые цеха.
Высшее качество стали.
Низкая стоимость.

Остается только правильно выбрать клапан обратный поворотный, цена 19с38нж или другого типа всегда доступна! Мы производим арматуру сами, поэтому независимы в формировании ее стоимости.

Заказать нашу продукцию легко. Воспользуйтесь онлайн-формой заявки на странице товара, свяжитесь с нашими менеджерами по телефону или email. А также ждем вас в нашем офисе.

Уфимский арматурный завод – гарантия качества на долгие годы!

1. Клапана обратные поворотные предназначены для предотвращения обратного потока транспортируемой среды в трубопроводах как общего назначения, так и для применения на опасных производственных объектах, связанных с обращением взрывоопасных и химически опасных веществ; применение на объектах магистрального трубопроводного транспортирования.

2. Технические характеристики клапанов 19с38нж:

Диаметр условного прохода, DN(mm)	DN 50-1200
Номинальное давление, PN Мпа(кгс/см²)	PN 0,1-35(1-350)
Рабочая температура, С⁰	от -40 до +425
Присоединение к трубопроводу	фланцевое

Материал для изготовления клапанов в зависимости от условий эксплуатации по ГОСТ 15150-69 (исполнение У, ХЛ, УХЛ1). Эти данные указываются в паспорте на изделие.

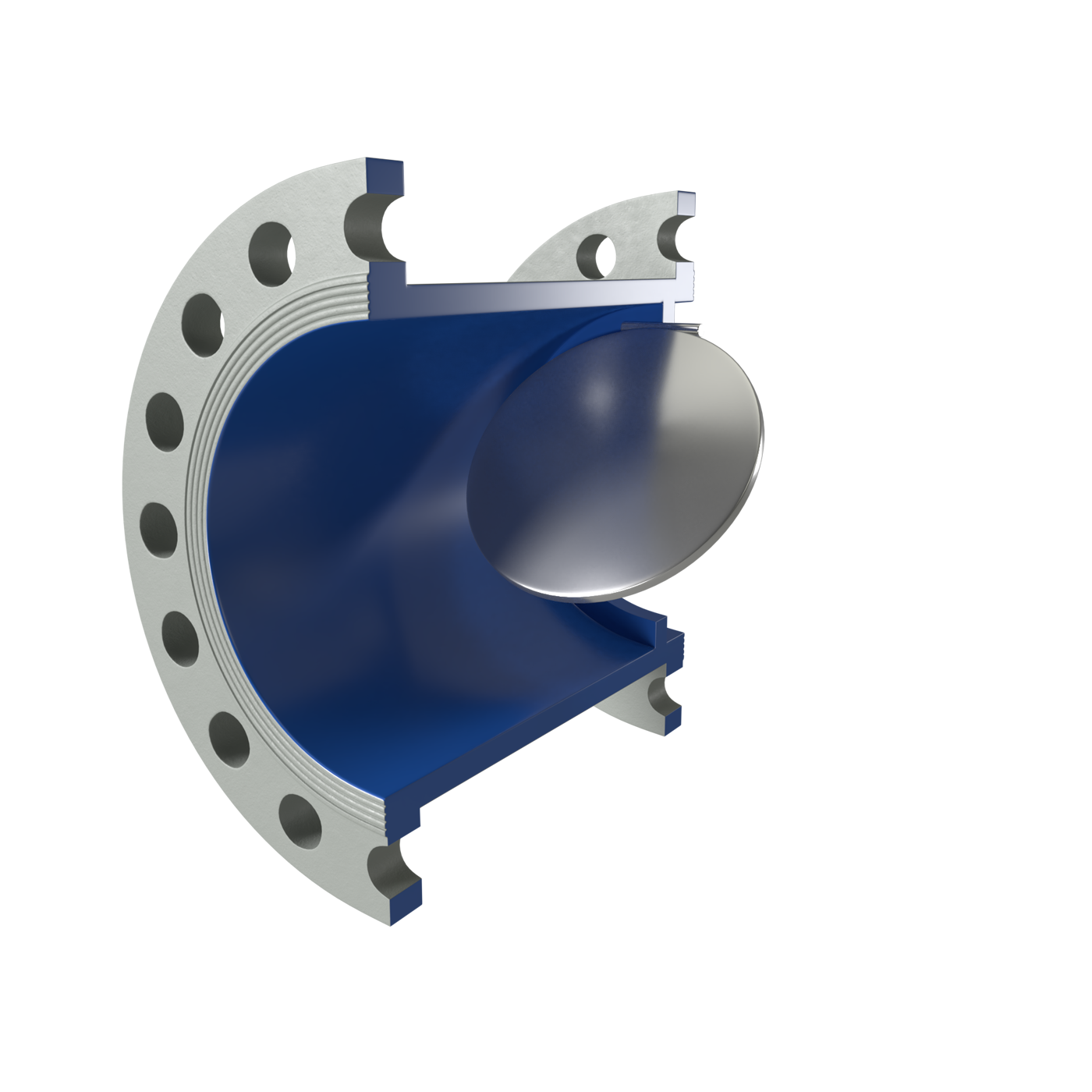

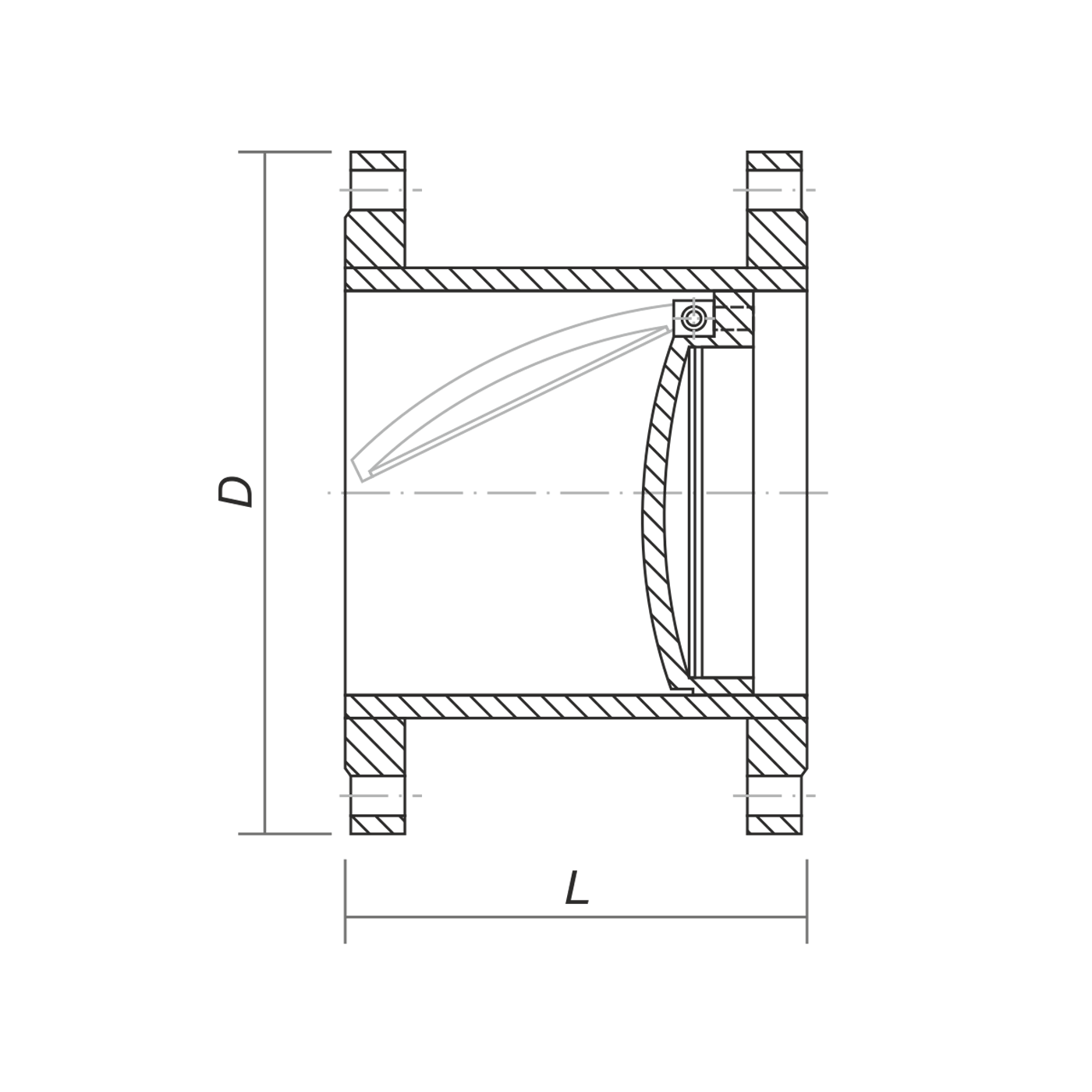

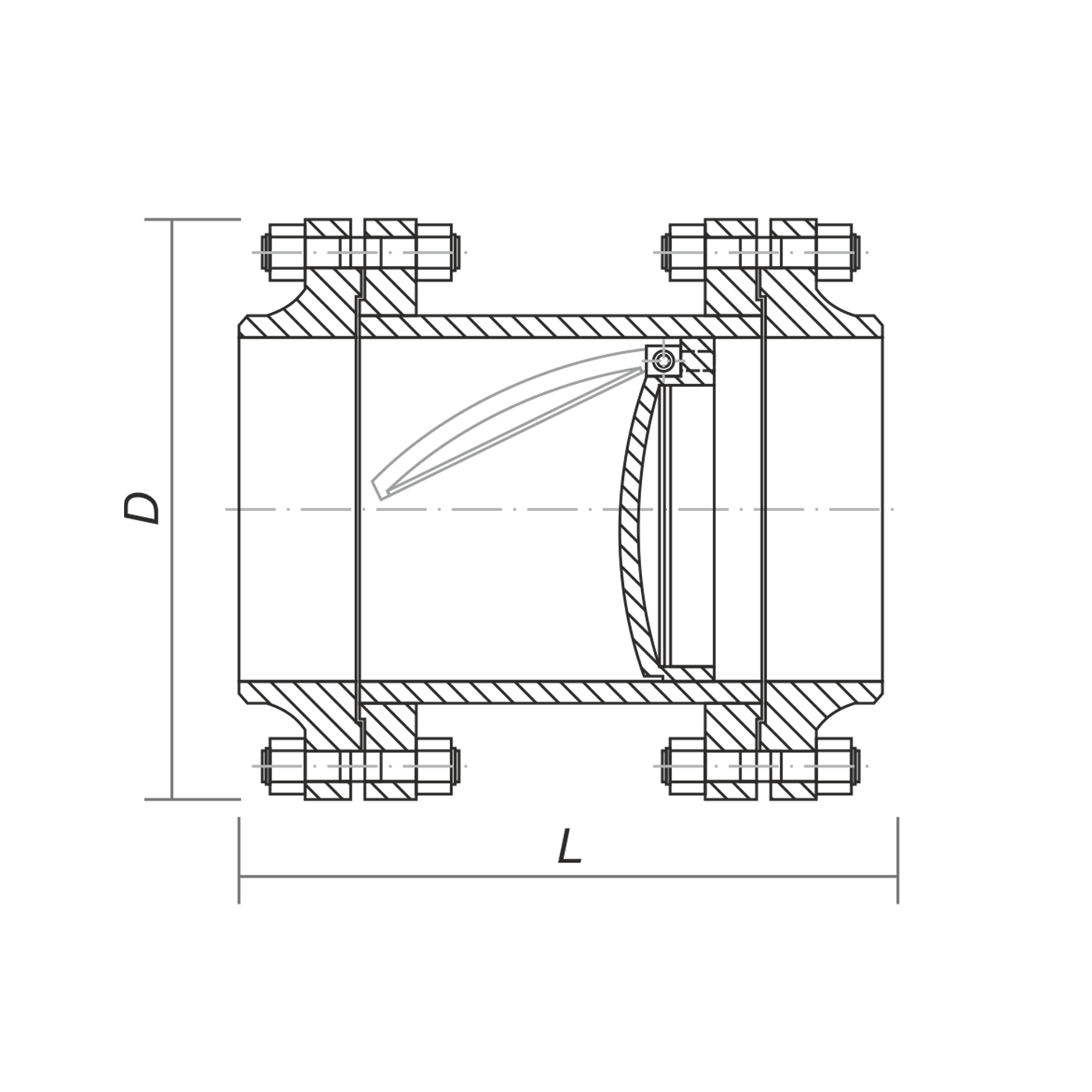

3. Устройство указано на чертежах. Запирание отпирание клапана производится за счет усилия, возникающего в результате подачи или возврата среды под давлением в рабочую плотность захлопки. Клапан закрывается при падении давления за счет веса захлопки и давления обратного потока рабочей среды.

Изготовление клапанов производится по индивидуальным размерам, комплектующие одного клапана не взаимозаменяемы с комплектующими другого клапана.

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	160	125	58	49	190	100	8
80	сталь 20	09Г2С	12Х18Н10Т	195	160	90	78	220	120	16
100	сталь 20	09Г2С	12Х18Н10Т	215	180	110	96	220	120	20
150	сталь 20	09Г2С	12Х18Н10Т	280	240	161	146	320	205	42
200	сталь 20	09Г2С	12Х18Н10Т	335	295	222	202	360	240	59
250	сталь 20	09Г2С	12Х18Н10Т	405	355	278	254	380	250	82
300	сталь 20	09Г2С	12Х18Н10Т	460	410	330	303	440	310	110
350	сталь 20	09Г2С	12Х18Н10Т	520	470	382	351	500	360	155
400	сталь 20	09Г2С	12Х18Н10Т	580	525	432	398	540	390	230
500	сталь 20	09Г2С	12Х18Н10Т	710	650	535	501	650	480	370
600	сталь 20	09Г2С	12Х18Н10Т	840	770	636	602	740	560	520

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	160	125	58	49	190	100	9
80	сталь 20	09Г2С	12Х18Н10Т	195	160	90	78	225	120	18
100	сталь 20	09Г2С	12Х18Н10Т	230	190	110	96	250	120	23
150	сталь 20	09Г2С	12Х18Н10Т	300	250	161	146	350	215	54
200	сталь 20	09Г2С	12Х18Н10Т	360	310	222	202	415	260	82
250	сталь 20	09Г2С	12Х18Н10Т	425	370	278	254	450	300	123
300	сталь 20	09Г2С	12Х18Н10Т	485	430	330	303	500	340	170
350	сталь 20	09Г2С	12Х18Н10Т	550	490	382	351	550	380	235
400	сталь 20	09Г2С	12Х18Н10Т	610	550	432	398	640	440	320
500	сталь 20	09Г2С	12Х18Н10Т	730	660	535	500	710	510	460
600	сталь 20	09Г2С	12Х18Н10Т	840	770	636	600	800	570	580

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	160	125	58	48	190	100	10
80	сталь 20	09Г2С	12Х18Н10Т	195	160	90	78	240	130	20
100	сталь 20	09Г2С	12Х18Н10Т	230	190	110	96	260	130	26
150	сталь 20	09Г2С	12Х18Н10Т	300	250	161	145	380	220	56
200	сталь 20	09Г2С	12Х18Н10Т	375	320	222	200	410	235	106
250	сталь 20	09Г2С	12Х18Н10Т	445	385	278	252	510	310	160
300	сталь 20	09Г2С	12Х18Н10Т	510	450	330	301	580	355	230
350	сталь 20	09Г2С	12Х18Н10Т	570	510	382	351	630	390	290
400	сталь 20	09Г2С	12Х18Н10Т	655	585	432	398	700	425	415
500	сталь 20	09Г2С	12Х18Н10Т	755	670	535	495	790	505	600
600	сталь 20	09Г2С	12Х18Н10Т	890	795	636	595	850	570	700

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	175	135	58	47	235	100	17
80	сталь 20	09Г2С	12Х18Н10Т	210	170	90	77	270	125	28
100	сталь 20	09Г2С	12Х18Н10Т	250	200	110	94	310	155	44
150	сталь 20	09Г2С	12Х18Н10Т	340	280	161	142	410	200	90
200	сталь 20	09Г2С	12Х18Н10Т	405	345	222	198	480	260	150
250	сталь 20	09Г2С	12Х18Н10Т	470	400	278	246	540	310	220
300	сталь 20	09Г2С	12Х18Н10Т	530	460	330	294	590	350	290
350	сталь 20	09Г2С	12Х18Н10Т	595	525	382	342	670	390	380
400	сталь 20	09Г2С	12Х18Н10Т	670	585	432	386	780	470	570
500	сталь 20	09Г2С	12Х18Н10Т	800	705	535	485	910	580	870
600	сталь 20	09Г2С	12Х18Н10Т	925	820	636	585	950	590	1160

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	195	145	58	45	280	145	25
80	сталь 20	09Г2С	12Х18Н10Т	230	180	90	75	330	155	40
100	сталь 20	09Г2С	12Х18Н10Т	265	210	110	92	370	175	60
150	сталь 20	09Г2С	12Х18Н10Т	350	290	161	136	480	230	125
200	сталь 20	09Г2С	12Х18Н10Т	430	360	222	190	560	280	215
250	сталь 20	09Г2С	12Х18Н10Т	500	430	278	236	650	330	285
300	сталь 20	09Г2С	12Х18Н10Т	585	500	330	284	740	380	455
350	сталь 20	09Г2С	12Х18Н10Т	655	560	382	332	800	410	630
400	сталь 20	09Г2С	12Х18Н10Т	715	620	432	376	870	480	730

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	195	145	58	45	285	150	25
80	сталь 20	09Г2С	12Х18Н10Т	230	180	90	75	340	170	45
100	сталь 20	09Г2С	12Х18Н10Т	265	210	110	92	375	180	60
150	сталь 20	09Г2С	12Х18Н10Т	350	290	161	136	490	230	130
200	сталь 20	09Г2С	12Х18Н10Т	430	360	222	190	580	290	220
250	сталь 20	09Г2С	12Х18Н10Т	500	430	278	236	660	330	315
300	сталь 20	09Г2С	12Х18Н10Т	585	500	330	284	760	390	520

DN	У	ХЛ	УХЛ	D	D1	D2	d	L	L1	Вес
50	сталь 20	09Г2С	12Х18Н10Т	210	160	61	46	325	150	35
80	сталь 20	09Г2С	12Х18Н10Т	290	230	110	80	440	180	95
100	сталь 20	09Г2С	12Х18Н10Т	360	292	135	102	570	220	170
150	сталь 20	09Г2С	12Х18Н10Т	440	360	196	150	540	260	310
200	сталь 20	09Г2С	12Х18Н10Т	535	440	248	192	780	320	515

Наименование	Диаметр DN, Ду	Присоединение к трубопроводу	Цена, руб.
Клапан обратный 19с38нж поворотный DN 50	50	фланцевое	от 1400
Клапан обратный 19с38нж поворотный DN 50	50	фланцевое	от 2400
Клапан обратный 19с38нж поворотный DN 80	80	фланцевое	от 2280
Клапан обратный 19с38нж поворотный DN 100	100	фланцевое	от 11000
Клапан обратный 19с38нж поворотный DN 150	150	фланцевое	от 162817
Клапан обратный 19с38нж поворотный DN 150	150	фланцевое	от 12900
Клапан обратный 19с38нж поворотный DN 200	200	фланцевое	от 33900

Более подробную информацию по ценам уточняйте по бесплатному телефону 8 (800) 555 95 20
