Межфланцевый 19с38нж, 19лс38нж,19нж38нж

19с38нж, 19лс38нж,19нж38нж
Межфланцевый Клапаны обратные поворотные – межфланцевый 19с38нж, 19лс38нж,19нж38нж
Уфимский арматурный завод – производство обратных поворотных клапанов 19с38нж, 19лс38нж,19нж38нж межфланцевый. Производство в Уфе клапанов, фланцев, крепежа.
Клапаны обратные поворотные – межфланцевый 19с38нж, 19лс38нж,19нж38нж

Клапаны 19с38нж, 19лс38нж, 19нж38нж

Обратные поворотные клапаны создаются с расчетом на эффективное предотвращение обратного потока транспортируемых сред в магистральных трубопроводах. Изделия монтируются на трубопроводе общего назначения, а также превосходно зарекомендовали себя при монтаже на производственных объектах повышенной опасности. Такие клапаны незаменимы на предприятиях, которые производят химические и взрывоопасные вещества.

Особенности изделия

Клапан обратный межфланцевый 19с38нж считается наиболее универсальным наряду с другими обратными поворотными клапанами. Указанный клапан устанавливается с целью предотвратить обратный поток жидкостной среды в трубопроводе. Предназначение изделия обусловлено доступной стоимостью и особенностями конструкции.

Диаметр условного прохода, DN(mm) DN 50-1000
Номинальное давление, PN Мпа(кгс/см2) PN 0,6-25(6-250)
Рабочая температура, С0 от -40 до +425
Присоединение к трубопроводу межфланцевое

Конструктивные решения изделия предполагают его использование в любом положении, вертикальном либо горизонтальном. Не рекомендуют расположение клапанов под каким-либо углом.

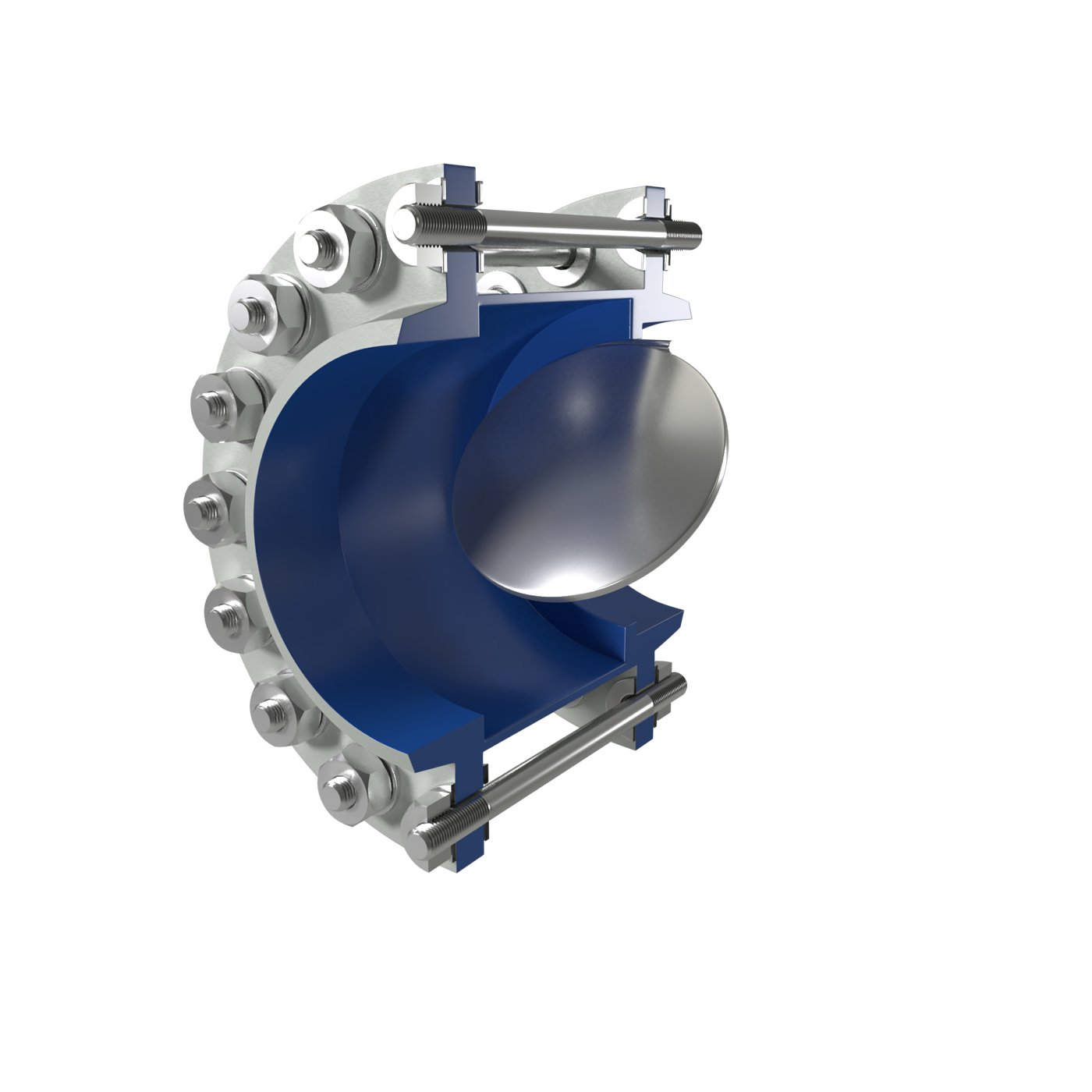

Конструкция и работа клапана

  • Каждый клапан подобного типа состоит из прочного корпуса и оси, захлопки, петель либо монтажного уха. При полной сборке монтаж изделия идет за счет сварки фланцев, осевые направления движения крышки выходят за пределы проходного отверстия. Рабочую жидкость направляют под захлопку, ориентируясь на стрелку в корпусе, указатель на шильдах: поток движется через клапан и приподнимает захлопку.
  • Клапан обратный межфланцевый 19с38нж, выгодная цена которого позволяет заказывать изделие в любых количествах, можно изготовить в нескольких вариантах – с учетом способа присоединения к трубопроводам бывают модели приварные, межфланцевые и фланцевые.
  • В период эксплуатации рекомендуется осуществлять регулярные осмотры деталей на предмет исправности в режиме работы системы, а также контролировать состояние сварных швов.

Уфимский арматурный завод предлагает различные клапаны недорого – это гибкая ценовая политика и комфорт при покупке. Здесь можно купить клапан обратный межфланцевый 19с38нж на лучших условиях.

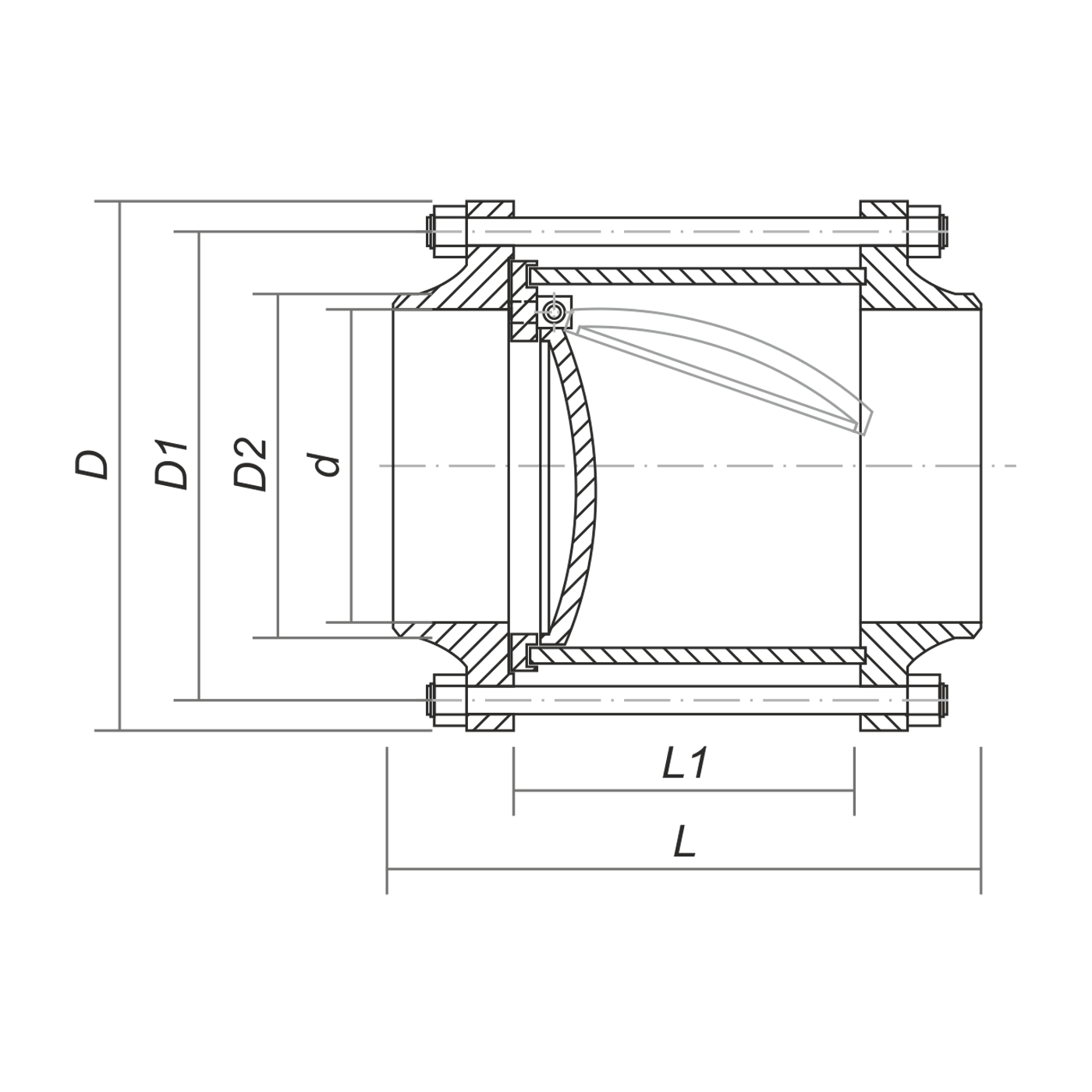

DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 160 125 58 49 190 100 8
80 сталь 20 09Г2С 12Х18Н10Т 195 160 90 78 220 120 16
100 сталь 20 09Г2С 12Х18Н10Т 215 180 110 96 220 120 20
150 сталь 20 09Г2С 12Х18Н10Т 280 240 161 146 320 205 42
200 сталь 20 09Г2С 12Х18Н10Т 335 295 222 202 360 240 59
250 сталь 20 09Г2С 12Х18Н10Т 405 355 278 254 380 250 82
300 сталь 20 09Г2С 12Х18Н10Т 460 410 330 303 440 310 110
350 сталь 20 09Г2С 12Х18Н10Т 520 470 382 351 500 360 155
400 сталь 20 09Г2С 12Х18Н10Т 580 525 432 398 540 390 230
500 сталь 20 09Г2С 12Х18Н10Т 710 650 535 501 650 480 370
600 сталь 20 09Г2С 12Х18Н10Т 840 770 636 602 740 560 520
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 160 125 58 49 190 100 9
80 сталь 20 09Г2С 12Х18Н10Т 195 160 90 78 225 120 18
100 сталь 20 09Г2С 12Х18Н10Т 230 190 110 96 250 120 23
150 сталь 20 09Г2С 12Х18Н10Т 300 250 161 146 350 215 54
200 сталь 20 09Г2С 12Х18Н10Т 360 310 222 202 415 260 82
250 сталь 20 09Г2С 12Х18Н10Т 425 370 278 254 450 300 123
300 сталь 20 09Г2С 12Х18Н10Т 485 430 330 303 500 340 170
350 сталь 20 09Г2С 12Х18Н10Т 550 490 382 351 550 380 235
400 сталь 20 09Г2С 12Х18Н10Т 610 550 432 398 640 440 320
500 сталь 20 09Г2С 12Х18Н10Т 730 660 535 500 710 510 460
600 сталь 20 09Г2С 12Х18Н10Т 840 770 636 600 800 570 580
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 160 125 58 48 190 100 10
80 сталь 20 09Г2С 12Х18Н10Т 195 160 90 78 240 130 20
100 сталь 20 09Г2С 12Х18Н10Т 230 190 110 96 260 130 26
150 сталь 20 09Г2С 12Х18Н10Т 300 250 161 145 380 220 56
200 сталь 20 09Г2С 12Х18Н10Т 375 320 222 200 410 235 106
250 сталь 20 09Г2С 12Х18Н10Т 445 385 278 252 510 310 160
300 сталь 20 09Г2С 12Х18Н10Т 510 450 330 301 580 355 230
350 сталь 20 09Г2С 12Х18Н10Т 570 510 382 351 630 390 290
400 сталь 20 09Г2С 12Х18Н10Т 655 585 432 398 700 425 415
500 сталь 20 09Г2С 12Х18Н10Т 755 670 535 495 790 505 600
600 сталь 20 09Г2С 12Х18Н10Т 890 795 636 595 850 570 700
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 175 135 58 47 235 100 17
80 сталь 20 09Г2С 12Х18Н10Т 210 170 90 77 270 125 28
100 сталь 20 09Г2С 12Х18Н10Т 250 200 110 94 310 155 44
150 сталь 20 09Г2С 12Х18Н10Т 340 280 161 142 410 200 90
200 сталь 20 09Г2С 12Х18Н10Т 405 345 222 198 480 260 150
250 сталь 20 09Г2С 12Х18Н10Т 470 400 278 246 540 310 220
300 сталь 20 09Г2С 12Х18Н10Т 530 460 330 294 590 350 290
350 сталь 20 09Г2С 12Х18Н10Т 595 525 382 342 670 390 380
400 сталь 20 09Г2С 12Х18Н10Т 670 585 432 386 780 470 570
500 сталь 20 09Г2С 12Х18Н10Т 800 705 535 485 910 580 870
600 сталь 20 09Г2С 12Х18Н10Т 925 820 636 585 950 590 1160
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 195 145 58 45 280 145 25
80 сталь 20 09Г2С 12Х18Н10Т 230 180 90 75 330 155 40
100 сталь 20 09Г2С 12Х18Н10Т 265 210 110 92 370 175 60
150 сталь 20 09Г2С 12Х18Н10Т 350 290 161 136 480 230 125
200 сталь 20 09Г2С 12Х18Н10Т 430 360 222 190 560 280 215
250 сталь 20 09Г2С 12Х18Н10Т 500 430 278 236 650 330 285
300 сталь 20 09Г2С 12Х18Н10Т 585 500 330 284 740 380 455
350 сталь 20 09Г2С 12Х18Н10Т 655 560 382 332 800 410 630
400 сталь 20 09Г2С 12Х18Н10Т 715 620 432 376 870 480 730
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 195 145 58 45 285 150 25
80 сталь 20 09Г2С 12Х18Н10Т 230 180 90 75 340 170 45
100 сталь 20 09Г2С 12Х18Н10Т 265 210 110 92 375 180 60
150 сталь 20 09Г2С 12Х18Н10Т 350 290 161 136 490 230 130
200 сталь 20 09Г2С 12Х18Н10Т 430 360 222 190 580 290 220
250 сталь 20 09Г2С 12Х18Н10Т 500 430 278 236 660 330 315
300 сталь 20 09Г2С 12Х18Н10Т 585 500 330 284 760 390 520
DN У ХЛ УХЛ D D1 D2 d L L1 Вес
50 сталь 20 09Г2С 12Х18Н10Т 210 160 61 46 325 150 35
80 сталь 20 09Г2С 12Х18Н10Т 290 230 110 80 440 180 95
100 сталь 20 09Г2С 12Х18Н10Т 360 292 135 102 570 220 170
150 сталь 20 09Г2С 12Х18Н10Т 440 360 196 150 540 260 310
200 сталь 20 09Г2С 12Х18Н10Т 535 440 248 192 780 320 515
Наименование Диаметр
DN, Ду
Присоединение к трубопроводу Цена, руб.
Клапан 19с38нж  межфланцевый DN 50 50 межфланцевое от 5183
Клапан межфланцевый 19с38нж DN 80 80 межфланцевое от 9058
Клапан межфланцевый 19с38нж DN 150 150 межфланцевое от 17912
Клапан межфланцевый 19с38нж DN 200 200 межфланцевое от 29294
Клапан межфланцевый 19с38нж DN 250 250 межфланцевое от 48338
Клапан межфланцевый 19с38нж DN 300 300 межфланцевое от 72112
Клапан межфланцевый 19с38нж DN 400 400 межфланцевое от 123042
Клапан межфланцевый 19с38нж DN 500 500 межфланцевое от 183098
Клапан межфланцевый 19с38нж DN 600 600 межфланцевое от 228505

Более подробную информацию по ценам уточняйте по бесплатному телефону 8 (800) 555 95 20
